UAV搭載LiDARと写真測量の比較実務：境界確定と地形測量での精度最適化（Vol.022）

【Vol.022】飛行前に決まる、地形データの信頼性

ドローンで地形を測るとき、「LiDARなら木の下まで見えるのか」「写真測量ならどこまで正確なのか」と聞かれることがあります。先に結論を言うと、方式だけで成果の良し悪しは決まりません。何を知りたい現場なのかを定め、飛行前に基準点・検証点・飛行計画を組み立て、最後に独立した確認を行うことで、はじめて使える地形データになります。

UAV搭載LiDARと写真測量は、競争相手というより役割の異なる道具です。裸地の形状や表面の変化を細かく追いたい現場では写真測量が力を発揮することがあります。一方で、樹木や草が残り、地面の見え方そのものが難しい現場ではLiDARを検討する意味が出てきます。ただし、どちらも境界を自動で確定したり、現地確認を不要にしたりするものではありません。

目次

1. LiDARと写真測量は「見えているもの」が違う
2. 方式の選定は、欲しい成果から逆算する
3. 精度の土台になる標定点と検証点
4. 飛行計画と現地条件で変わるデータ品質
5. 点群は独立した確認をしてから使う
6. 飛行前にそろえる実務チェックリスト

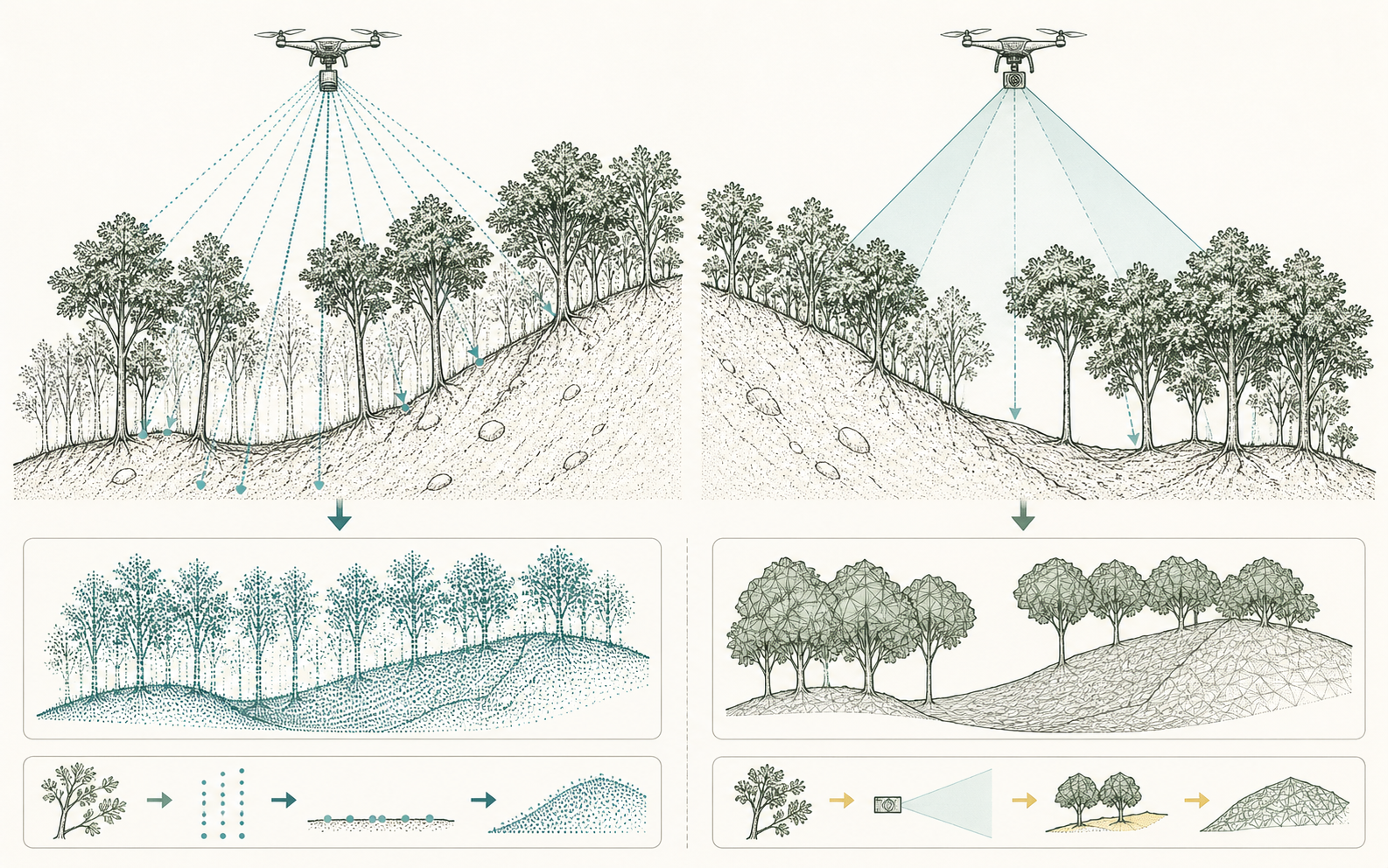

LiDARと写真測量は「見えているもの」が違う

写真測量は、重なりを持たせて撮影した多数の写真から、同じ場所を対応付けて三次元形状を復元する方法です。土の法面、舗装、建物の外観など、カメラに十分見えている表面を細かく表現しやすいのが特徴です。撮影条件や地表の模様、影、植生の有無は、復元結果に大きく影響します。

一方、UAV搭載LiDARはレーザーの反射を利用して点群を取得します。樹冠の隙間を通って地表近くまで反射が得られることがあり、植生がある地形を扱う際の選択肢になります。ただし、木の下が必ず完全に取得できるわけではありません。樹木の密度、葉の状態、地表の露出、飛行条件、点群の分類方法によって、地盤面として使える点の量と質は変わります。

ここで大切なのは、「LiDARだから地盤面が完成する」「写真測量だから精密な測量図になる」と短絡しないことです。いずれの方式でも、元データから不要な点や物体をどう扱い、どの高さ・位置を成果として採用するかは、測量計画と後処理の問題です。点群は情報の集まりであり、そのまま境界や設計高を決める答えではありません。

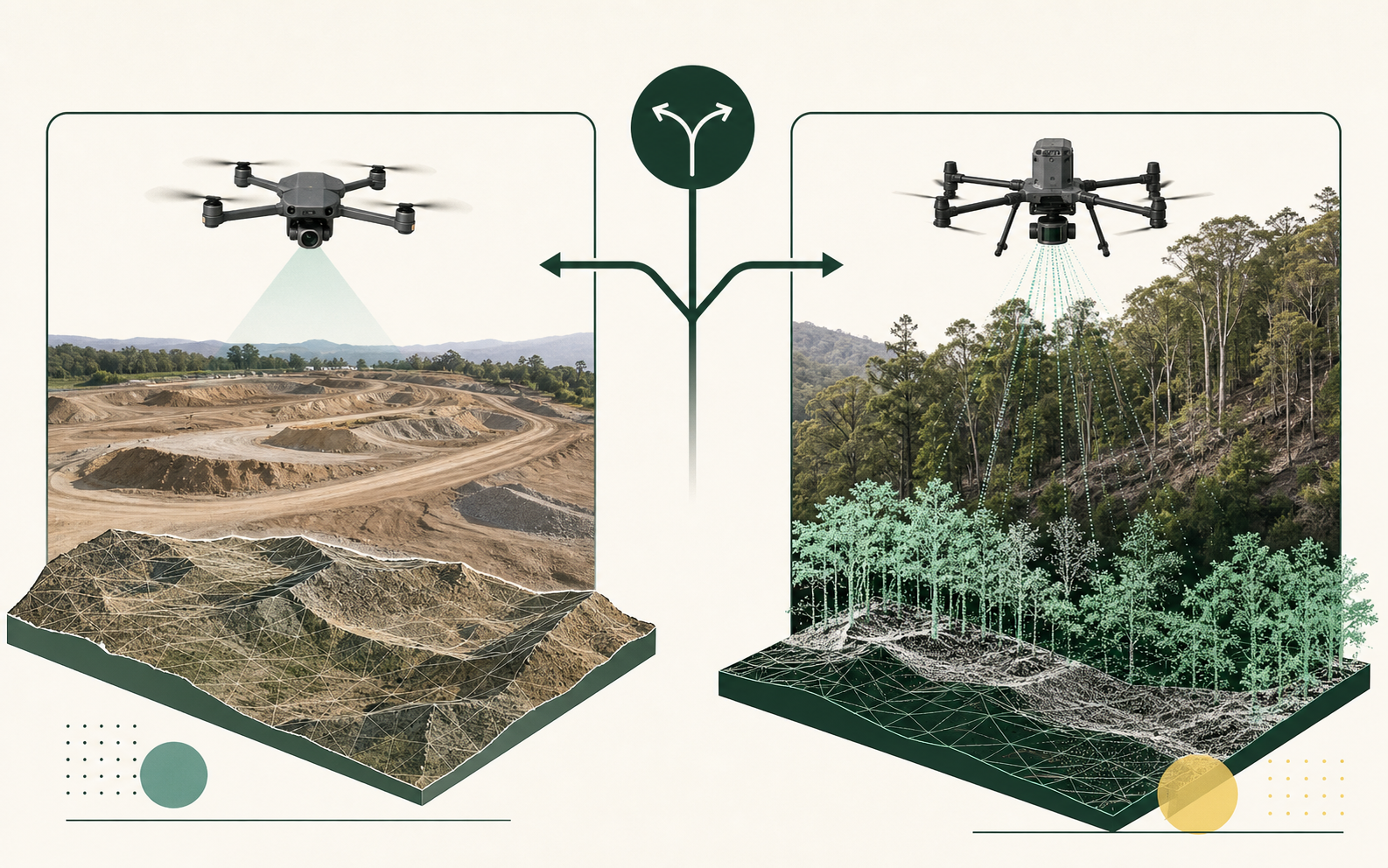

方式の選定は、欲しい成果から逆算する

最初に確認するべきなのは、飛行方法ではなく、最終的に何を判断したいかです。たとえば造成前後の土量を比較したいのか、樹木の残る斜面の起伏を把握したいのか、建物周辺の現況を記録したいのかで、必要な密度、見通し、現地測量の量が変わります。

写真測量が向くか、LiDARを検討するかは、現場条件と成果目的を組み合わせて決めます。木があるから直ちにLiDAR、裸地だから常に写真測量、という単純な分け方ではありません。地形の起伏、対象範囲、季節、空撮の可否、現地で補うことのできる観測、納品で求められるデータ形式までを、最初に整理します。

境界確定では、空からのデータを「確認の入口」として使う

境界確定の場面では、点群やオルソ画像は非常に便利な記録になります。既存の塀、擁壁、側溝、樹木、道路の縁などを俯瞰で共有できるため、現地立会いの前に確認したい場所を整理しやすくなります。高低差のある敷地であれば、地表の起伏を重ねて見ることで、どこへ立入り、どの方向から境界標を確認するかを計画する助けにもなります。

ただし、空撮画像や点群に写る物の位置だけでは、法的な境界は決まりません。筆界は登記された一筆の土地の範囲を区画する線であり、現地の構造物や使用状況と常に一致するとは限りません。境界を扱う場合は、登記・地積測量図などの資料、現地の境界標、関係者の確認、必要に応じた測量を組み合わせます。ドローンデータは、この確認を丁寧に進めるための有力な補助資料として位置付けるのが安全です。

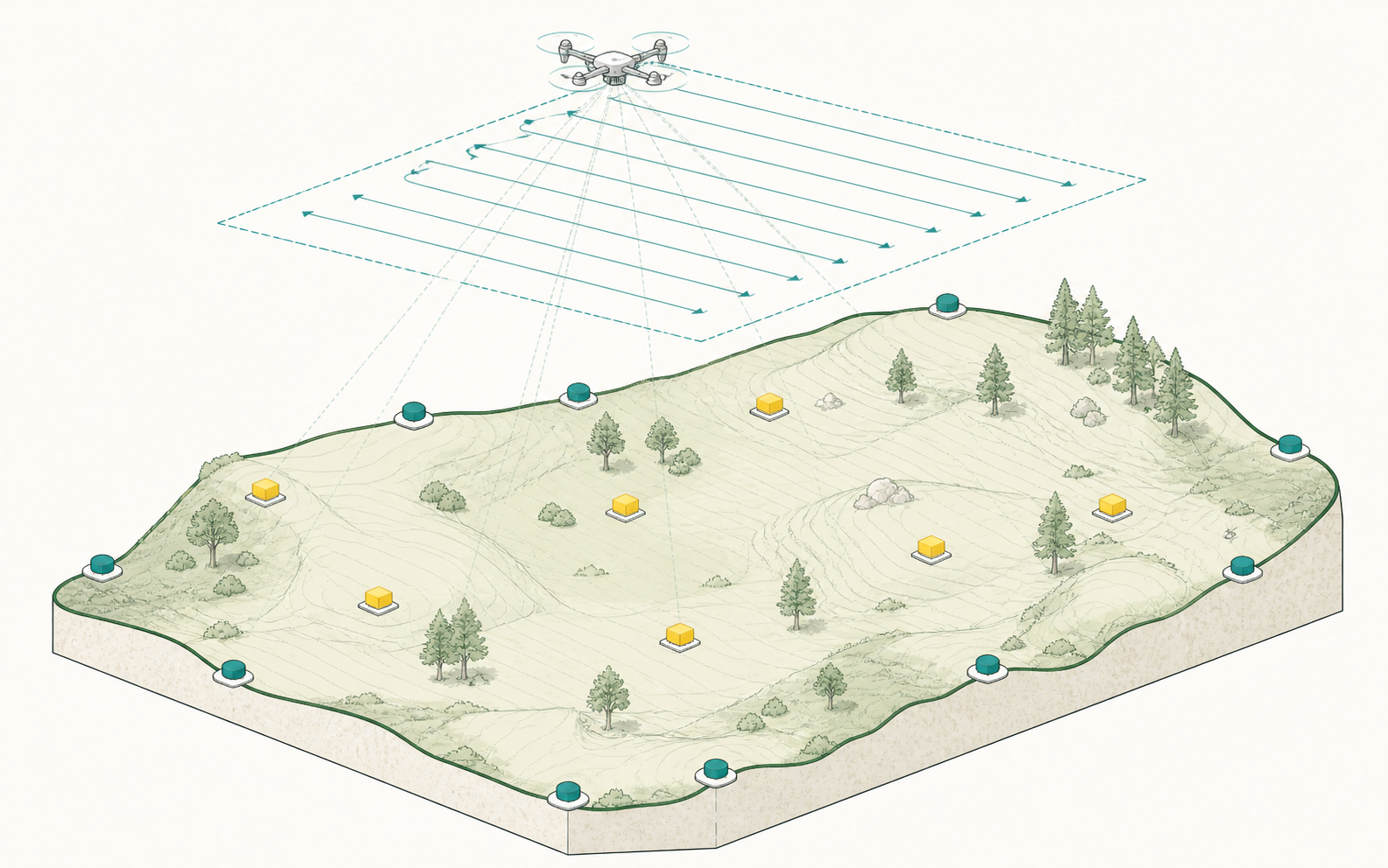

精度の土台になる標定点と検証点

空から取得したデータを地上の座標へ結び付けるためには、標定点やGNSSによる位置情報など、計画に応じた基準づくりが必要です。ここでいう標定点は、画像や点群を正しい位置・姿勢へ整えるための基礎です。配置は四隅だけを機械的に置けばよいわけではなく、対象地の形、起伏、飛行コース、必要な品質に合わせて考えます。

そして、標定に使った点とは別に、成果を確かめるための検証点を置く考え方が重要です。同じ点だけで合わせ、同じ点だけで評価すると、ずれがあっても見つけにくくなります。独立した検証点で、平面位置や高さについて計画どおりの品質が得られているかを確認することで、データを使う側にも説明できる記録になります。

飛行計画と現地条件で変わるデータ品質

機材を用意してから「どの高さで飛ばすか」を決めるのではなく、必要な地上での見え方、対象の高低差、障害物、離着陸場所、作業時間を先に確認します。写真測量では、隣接写真の重なりや、ブレ・影・露出の変化が後処理へ影響します。LiDARでも、飛行高度、速度、走査条件、地表へ届く反射、GNSSやIMUの状態が、点群の均一性と後処理のしやすさに関わります。

また、雨上がりの水面、強い風、低い太陽による長い影、急な斜面、樹木の揺れ、重機の移動などは、データにばらつきを生む原因になります。現地で気付いた状況を写真と作業記録に残しておくと、後で点群の欠測や外れ値を見たときに、原因を追いやすくなります。

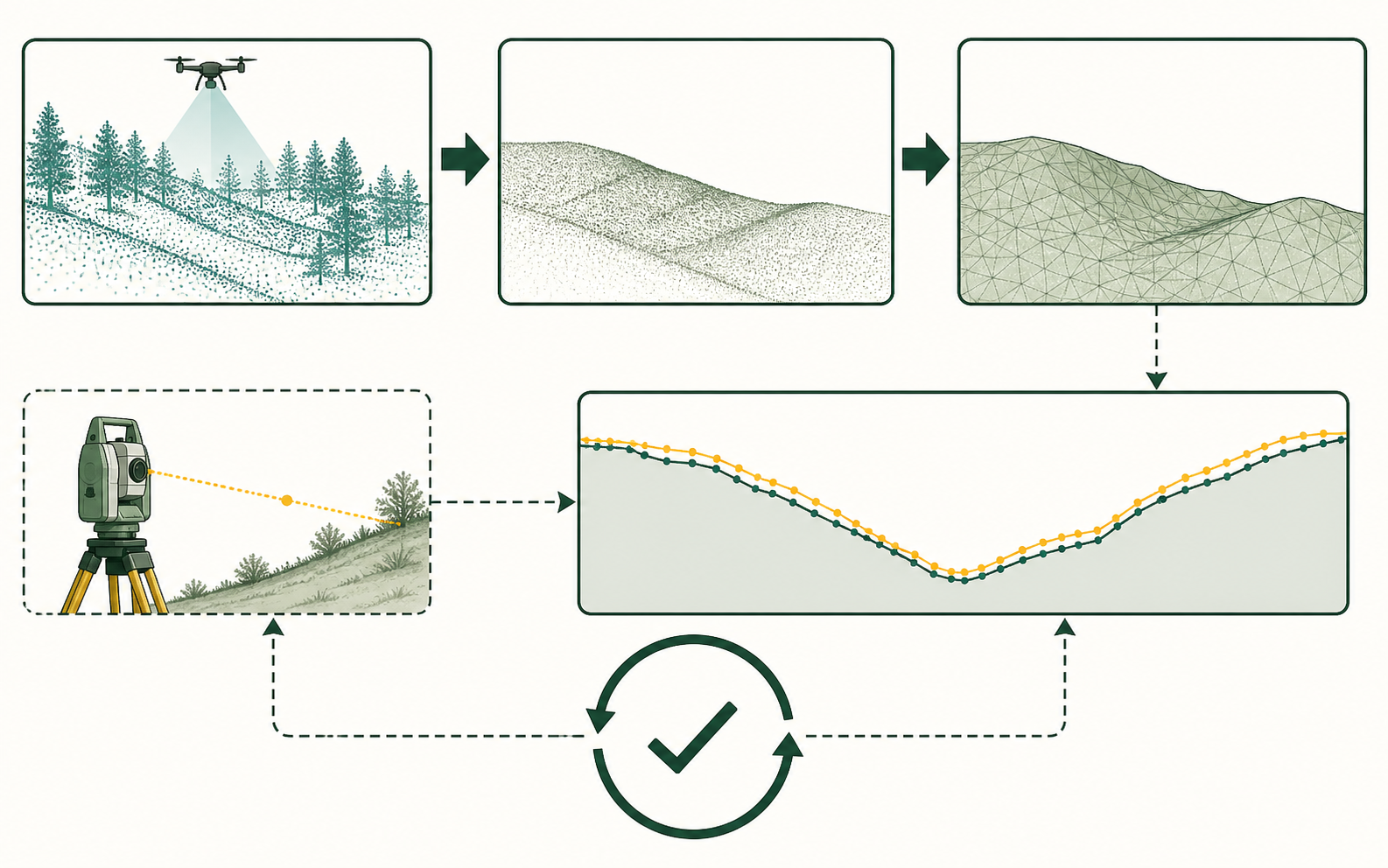

点群は独立した確認をしてから使う

点群を見れば、地形の変化や施工範囲の概略を短時間で共有できます。しかし、見栄えの良い三次元表示と、目的に足りる品質の成果は別のものです。たとえば土量算出、縦横断、出来形比較、設計への反映に使うなら、座標系、高さの基準、対象時点、欠測部、ノイズ処理、検証結果を確認しなければなりません。

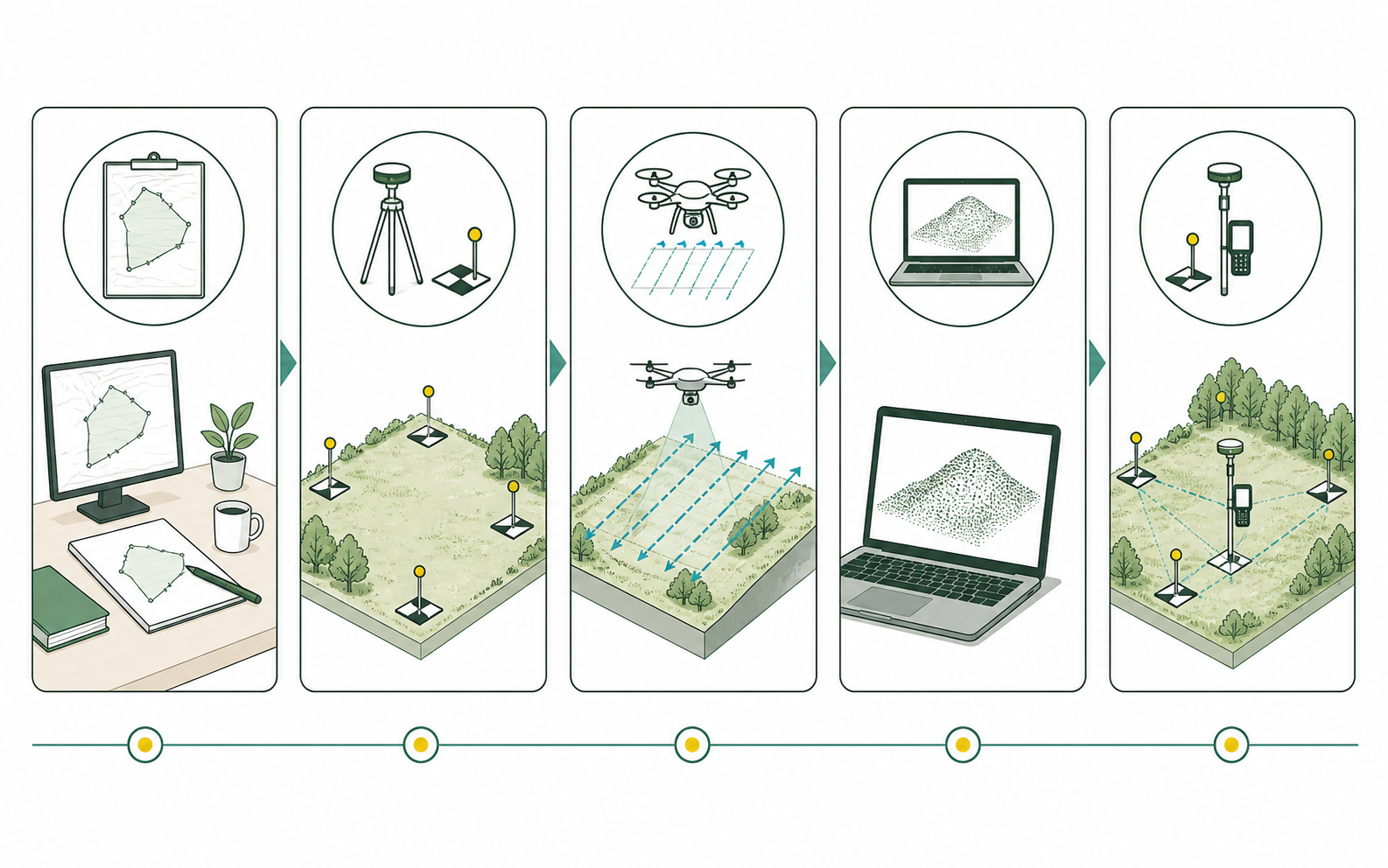

国土地理院の公共測量に関する資料でも、UAV写真点群測量は作業計画、標定点・検証点、撮影、三次元形状復元、成果作成、品質評価という工程で整理されています。民間の現況把握でも、この順序を意識すると、単に「飛ばしたデータ」から「説明できるデータ」へ近づきます。公共測量に該当するか、必要な精度や手続がどうなるかは、業務内容ごとに確認が必要です。

飛行前にそろえる実務チェックリスト

最後に、現場へ持ち出す前に確認したい項目を整理します。案件ごとに追加・削除してください。

• 目的：現況記録、土量、地形、設計比較など、判断したいことを一つに絞る。
• 既存資料：座標系、高さの基準、設計図、過去測量図、対象範囲を確認する。
• 地上基準：標定に使う点と検証する点を、別の役割として計画する。
• 現地条件：樹木、起伏、障害物、風、日照、重機の動きを確認する。
• 安全・手続：飛行空域や方法、機体登録、飛行計画、土地管理者との調整など、該当する手続を確認する。
• 成果確認：処理結果を何と照合し、どの状態なら利用可能と判断するかを決める。

国土交通省は、特定飛行に該当する場合には原則として許可・承認が必要と案内しており、飛行前には機体の状態、バッテリー、気象、飛行経路、リモートIDなどの確認を求めています。飛行許可・承認の有無だけでなく、飛行を希望する地域の管理者との調整や、土地への立入りに関する確認も別に必要になる場合があります。

なお、航空法上の手続や土地管理者との調整は、測量の品質管理とは別の確認事項です。飛行できることと、目的に合う成果が得られることは同じではありません。安全に飛行できる条件と、測量として説明できる条件を、それぞれのチェック項目として残しておくと、後工程の判断がぶれにくくなります。

まとめ：データを「飛ばして得る」から「説明できる」へ

LiDARと写真測量の選択は、流行や機材の価格だけでは決められません。対象地の見え方、成果の使い道、標定と検証の計画、現地条件、安全手続を一緒に考えることで、点群は初めて実務で判断を助ける情報になります。

樹木のある斜面、造成前後の比較、境界周辺の現況記録などは、特に「何を確定したいのか」と「何を補助的に記録したいのか」を分けておくことが大切です。なゆた事務所では、現地の状況と既存資料を照らし、必要な測量・設計・手続をつなげながら、次の判断へ進める記録づくりを支えます。

参考資料

• 国土地理院「作業規程の準則の一部改正について」
• 国土地理院「公共測量 作業規程の準則の改正（三次元点群）」
• 国土交通省「無人航空機 飛行許可・承認申請ポータルサイト」
