UAV搭載LiDARと写真測量の比較実務：境界確定と地形測量での精度最適化（Vol.022）

2026.08.10

11．ドローン

【Vol.022】

まず結論

アイキャッチキーワード：UAV搭載LiDARと写真測量の精度最適化

読者の不安に寄り添う導入

近年、現場で「LiDARかSfMか」の選択を迫られる場面が増えました。機材性能や業務要件が多様化する一方で、設計段階の判断ミスや検証不足が、境界の判断や報告書の信頼性に直結します。現場で遭遇する代表的な不安は「植生や構造物の影響で真の地表が得られるか」「GCPや検証点が不足して精度が担保できるか」「法令上の飛行制限で計画通り実施できるか」です。

本稿は、UAV搭載LiDARと写真測量（SfM）の特性差を踏まえ、境界確定や地形測量の実務で必要な設計・検査・データ管理の手順を整理します。機器性能や現地条件による得手不得手を明示し、現場で即使えるチェックリストと検証の具体例を示します。自治体提出や公共測量に類する場合は、国土地理院や国土交通省の最新マニュアルに沿って設計を修正してください。

まず結論

– 選択の原則：植生や複雑な地被がある現場、あるいは地表の高さを直接計測して差異を捉える必要がある場合はLiDARが有利。色彩情報や外観整合性、コストや運用頻度重視なら写真測量（SfM）が有効。どちらも万能ではないため、目的と現地条件で選定する。

– 共通必須：フライト設計（観測ジオメトリ）、標定点（GCP）と検証点（CP）の設置計画、処理ワークフローと品質管理（QC）を事前に文書化すること。

– 法令対応：飛行空域や高度、人口集中地区等の規制は国土交通省の運用基準に従い、必要な許可・承認・機体登録を必ず確認する。

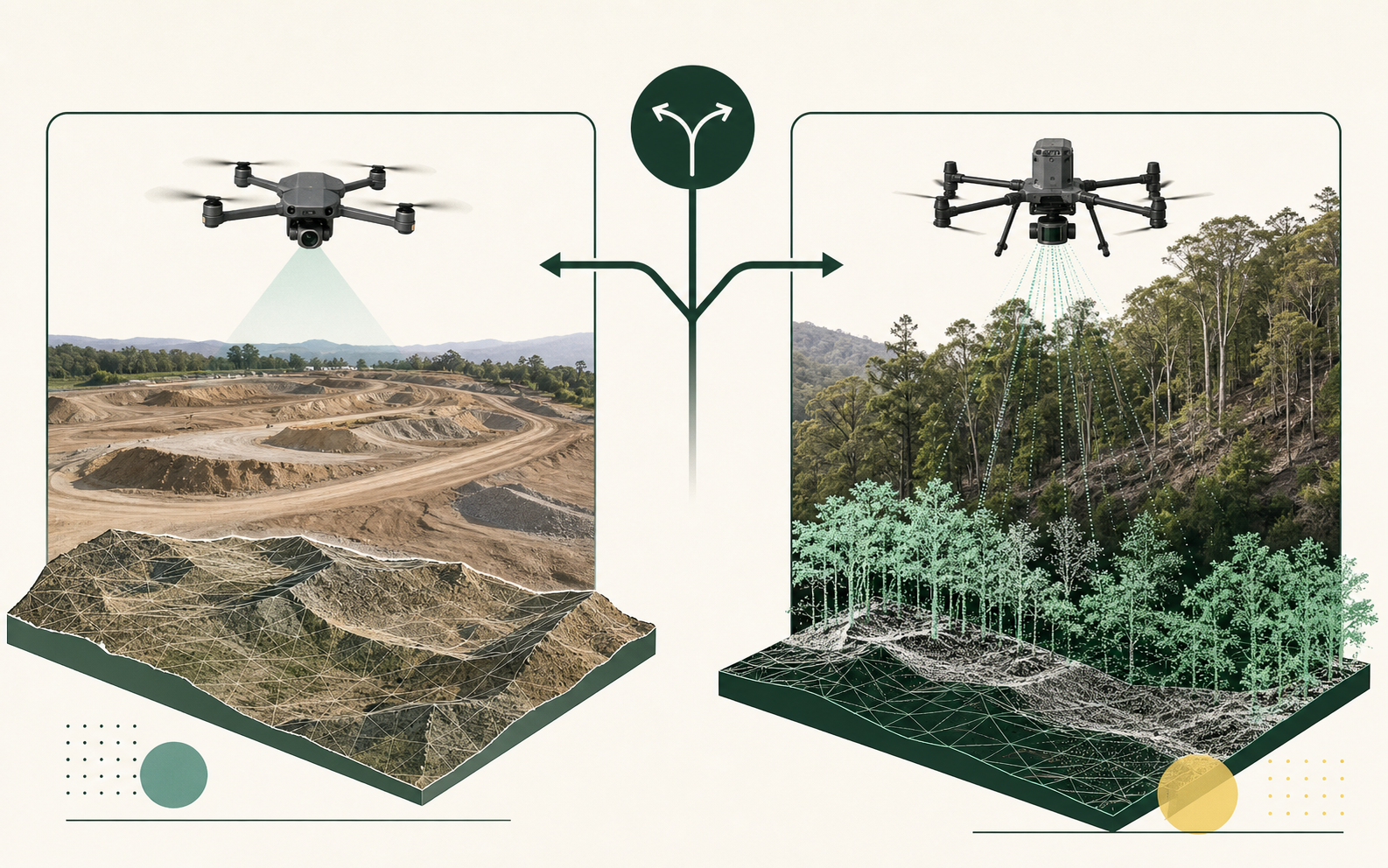

測量目的と計測原理の違い（選定の基準を具体化する）

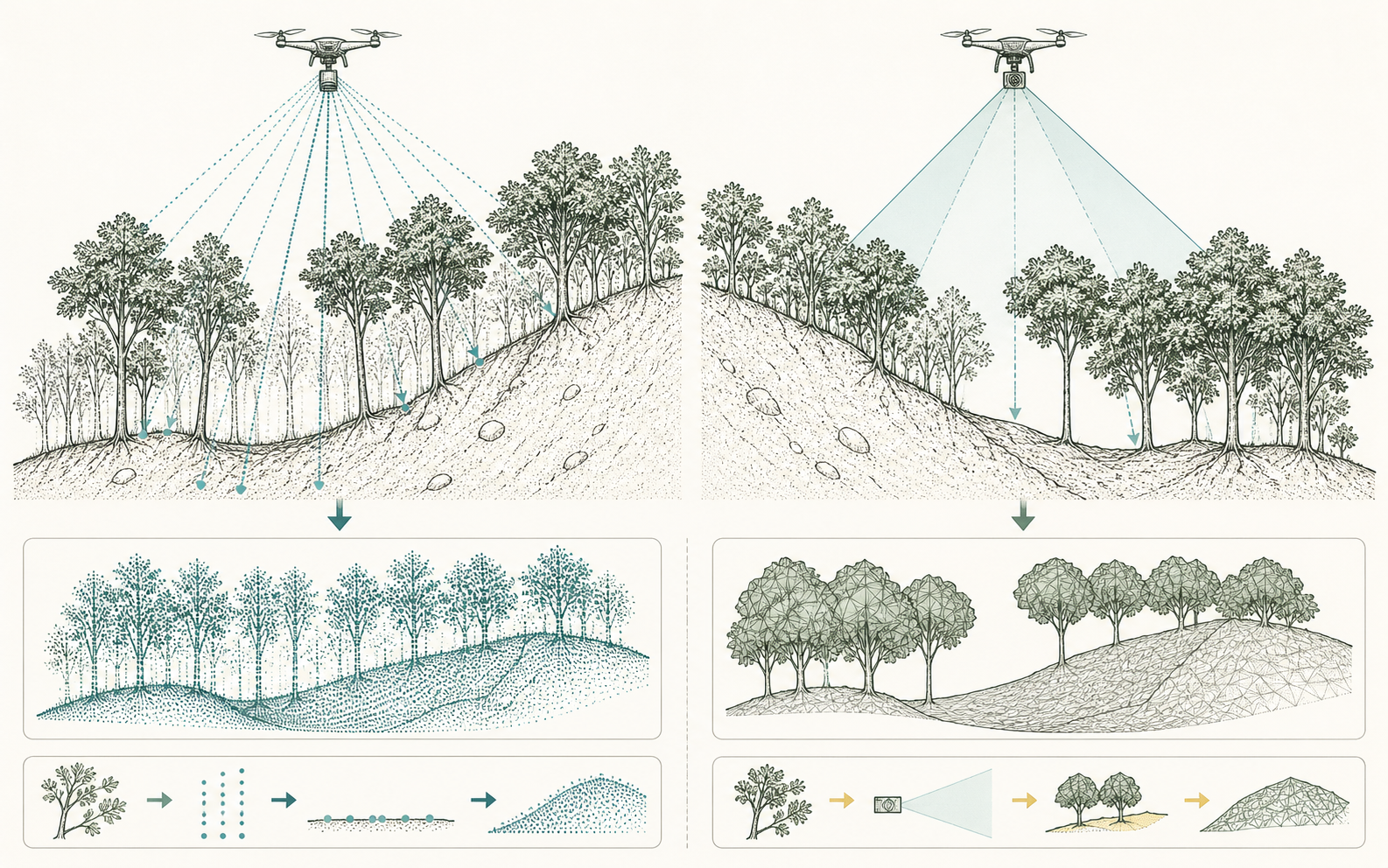

LiDARはレーザーパルスの時間差計測で直接距離を取得するため、葉の間を透過したパルスや反射強度に基づく地表復元が可能です。被覆が厚い場所での地表点抽出や樹高情報取得に強みがあります。一方、SfMは多数の画像間で共通特徴点をマッチングして三次元復元する手法で、色情報を伴うオルソ生成や詳細な面の再現に向きますが、視認できない地表（草・葉）下の真の地形は再現しにくい点に注意が必要です。

実務判断の流れ：測量目的（境界の位置決定か地形起伏の把握か）、被覆状態、要求精度（座標系・提出基準）、現場の作業制約（GCP設置可否、飛行高度の制約）を優先順位付けし、必要なら予備観測でセンサ選定を検証します。いずれの場合も、計測原理に基づく誤差源（スキャナ角度や視差による変形、特徴点欠落）をフライト設計で低減することが鍵です。

フライト設計と標定点・検証点の配置（実務設計の具体手順）

フライト設計では観測ジオメトリ（高度・速度・オーバーラップ・ストライプ配置）を成果仕様に合わせて決めます。SfMではGSDや前後・横オーバーラップが品質に直結し、LiDARではパルス密度やスキャン角、航路間隔が地表再現に影響します。共通して、基準点（GCP）と検証点（CP）は座標系の定義と誤差評価に必須です。

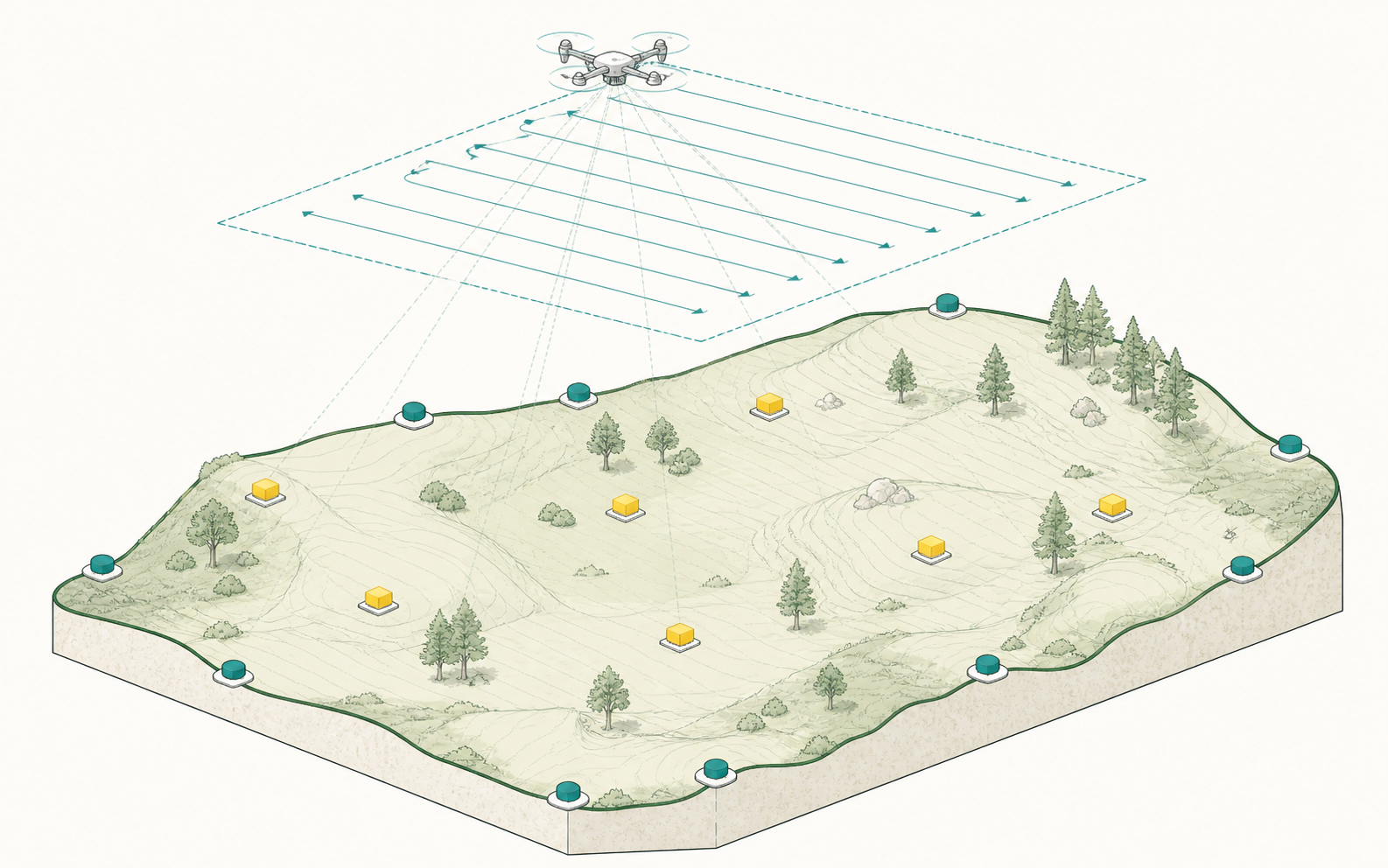

現地のGCP配置は、対象範囲を均等に覆うこと、境界付近に一定数を配置すること、視認・被写体化が可能な標示を用いることが基本です。GCPが設置困難な場所では、RTK/PPKによる直接測位を併用し、複数の独立したCPで誤差分布を評価します。観測前にGCPの座標取得ログを残し、処理後にGCP除外での検証（ホールドアウト検証）を行って過学習を防ぎます。

点群処理とフィルタリング・精度評価（品質管理の手順）

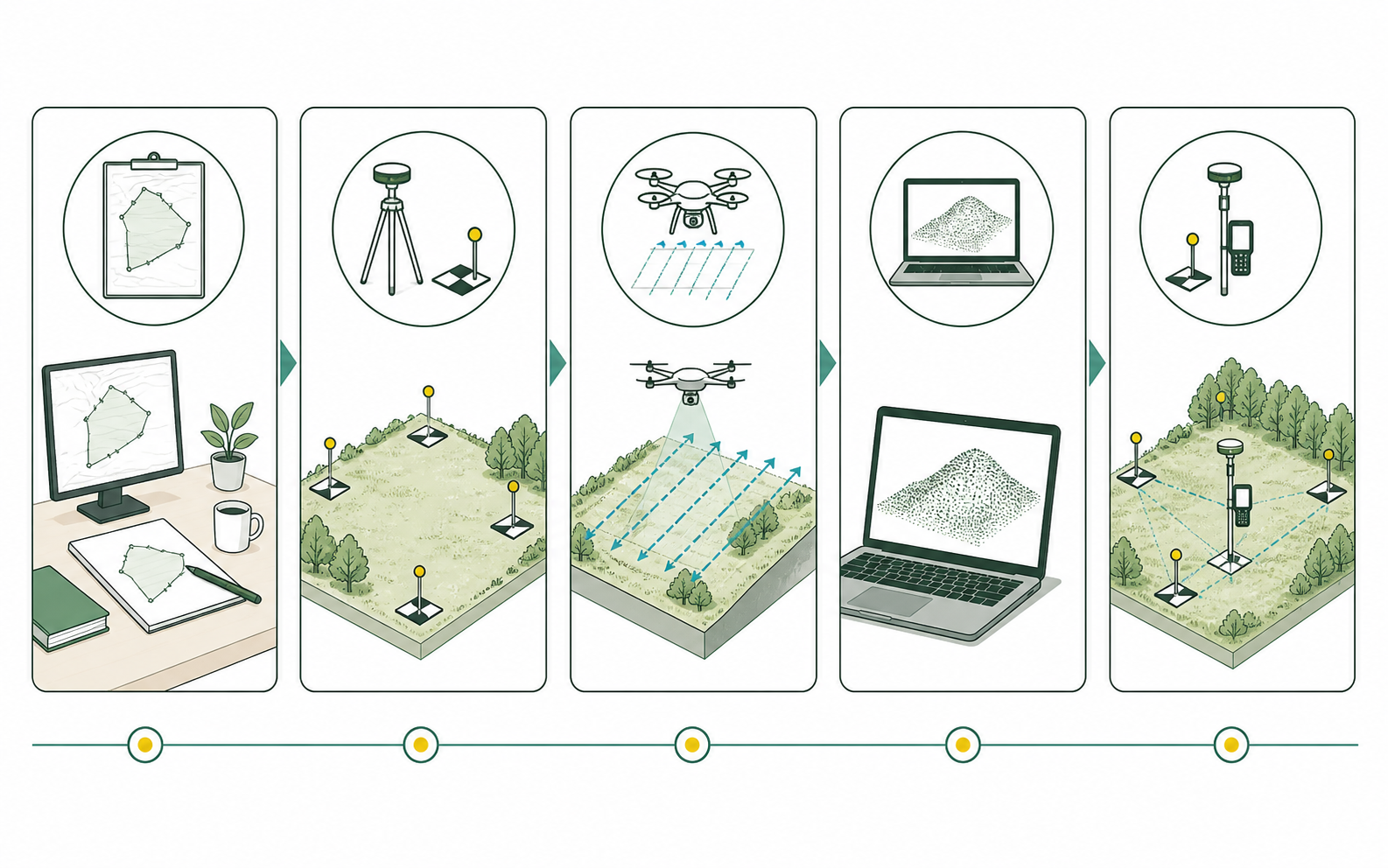

点群処理は取得→整列（位置付け）→分類→地表復元→メッシュ化／断面比較という流れです。分類では地表点と非地表点（植生・建物）を分離し、境界確定では地表点の正確性が最重要になります。フィルタはノイズ除去と微地形保持のバランスを取り、過度な平滑化で境界線形状を損なわない設定が必要です。

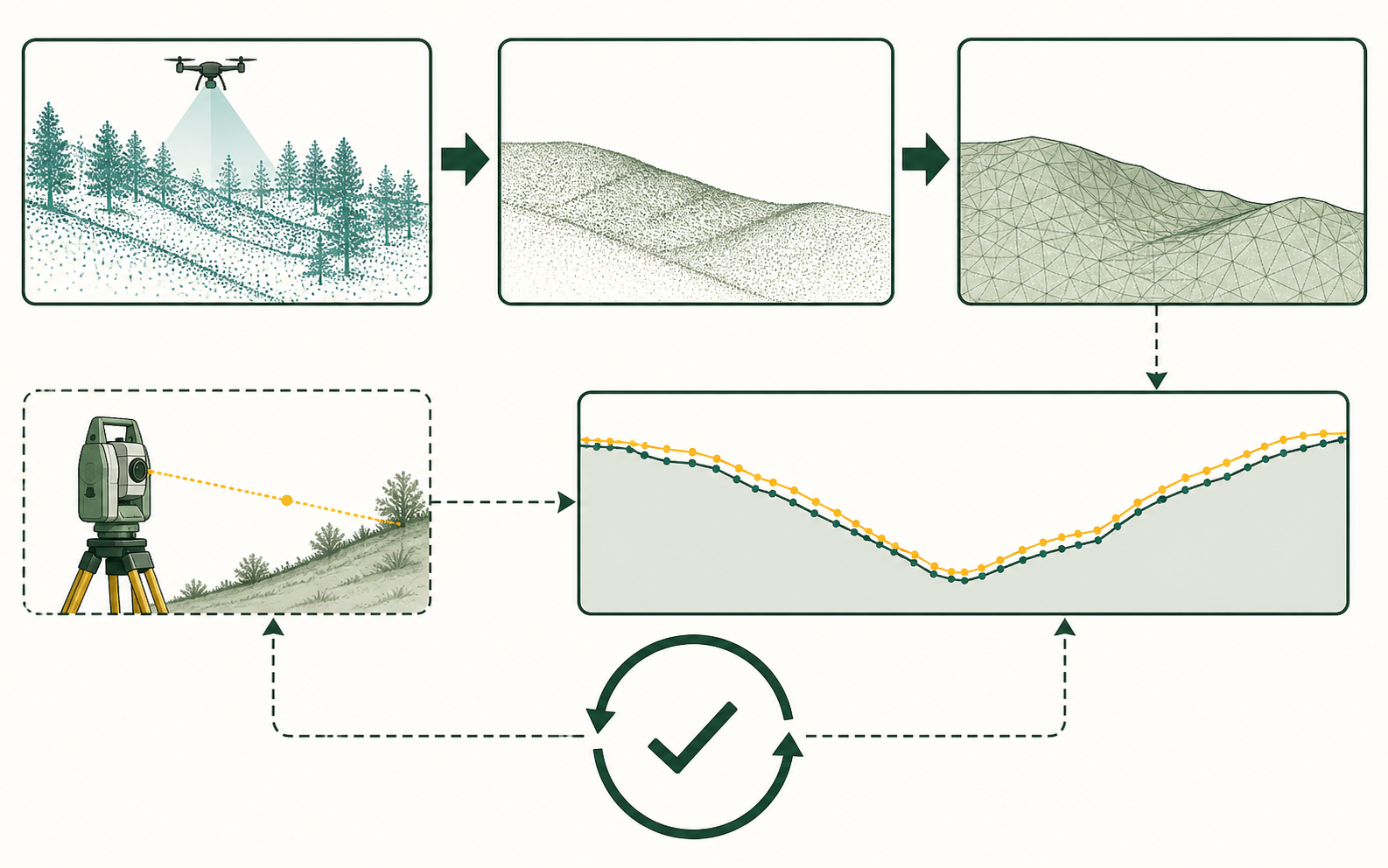

検証手法の実務例：ホールドアウトしたCPで三次元残差（X,Y,Z）を算出し、平均・標準偏差・最大偏差を報告する。標高の系統誤差は等高線差や複数断面で可視化し局所バイアスを検出します。フィルタ設定はワークフローとして記録し、処理ログとともに検証レポートに添付することが再現性確保に有効です。

安全運航と許可・申請対応（現場運用の留意点）

飛行前に空域の制限（空港周辺、人口集中地区、150m超の飛行等）を確認し、必要な許可申請や事前協議を行います。機体の登録、操縦者資格、飛行許可・承認、関係者への事前周知、当日の運航記録（飛行日誌）の保持は法令遵守に直結します。

実務的には、計画段階でDIPS等のポータルによる申請期限と所管機関の回答時間を織り込み、地方自治体や管轄の航空事務所へ事前相談を行って運用差の確認を行ってください。万一のトラブルに備え、現場での安全対策（地上要員、発見者対応、リスク回避ルート）を明記した運航管理表を用意します。

成果の納品設計と保管（再現性と行政利用への配慮）

納品データは用途に応じた形式（LAS/LAZ、オルソ、DEM等）で提供し、メタデータとして観測日時、センサ仕様、フライトログ、GCP座標・測定ログ、処理パラメータ、QCレポートを必ず添付します。これにより、第三者が成果の由来と品質を検証可能になります。特に登記や自治体提出を想定する場合は、成果の作成手順と検証結果を明記した処理ログが重要です。

データ保管は原データ（画像やRINEX等）と処理成果、処理設定を分離して保管し、将来の再処理や検証に対応できるように保全方針を作成してください。保存期間やアクセス管理は案件ごとに合意を得ておきます。

実務チェックリスト

– 現場事前調査で被覆種別と視認性を記録し、LiDARとSfMのどちらを優先するか案を確定する。

– フライト設計（観測ジオメトリ、オーバーラップ、航路）とセンサ設定を文書化し、関係者と共有する。

– GCPの数・配置とホールドアウト用CPを現地で確保し、座標はGNSSログと共に保存する。

– 点群処理フロー（整列→分類→フィルタ→検証）とフィルタパラメータを事前に定め、処理ログを残す。

– CPによる三次元残差を算出し、平均・標準偏差・最大偏差を検証レポートに含める。

– 飛行前に法令上の空域制約・許可要否・機体登録を確認し、必要な申請を早期に行う。

– 納品時にメタデータ（フライトログ、センサ仕様、GCP情報、処理パラメータ、QC指標）を添付する。

現場当日の即時確認と初期QC

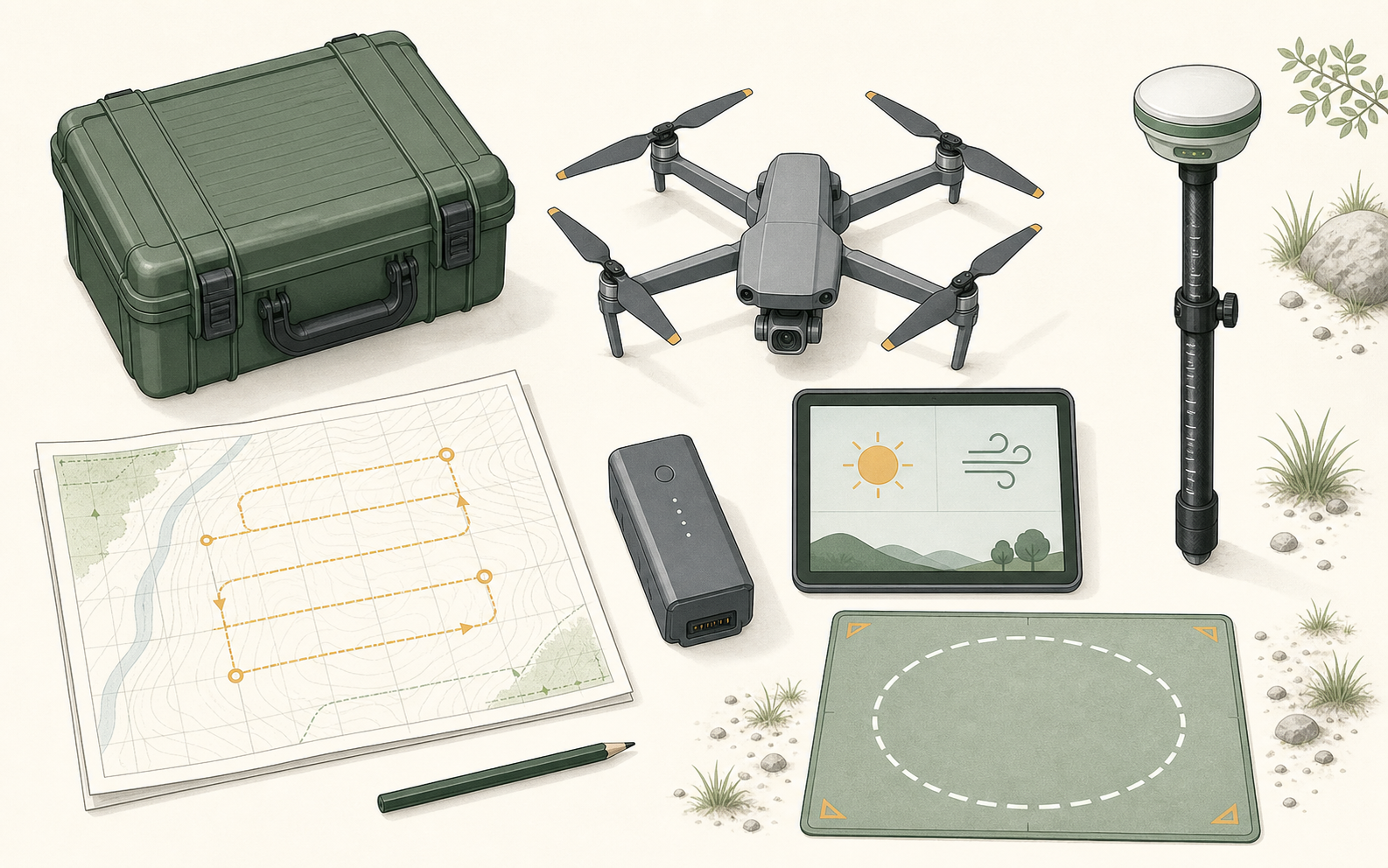

現場での「その場で確認すべき項目」を明確にしておくと、不具合の早期発見と再飛行回避につながります。フライト直前／直後のチェック項目は以下の通りです。

– GNSS状態と衛星視認状況：RTK/PPKで運用する場合は固定（FIX）状態の持続時間、マルチパスの兆候（周辺建物・金属構造物での変動）を確認。ログを10分以上採取して整合性を確認する。

– 時刻同期とメタ情報：センサ（LiDAR/カメラ）とIMU／GNSSの時刻同期が取れているかを確認。タイムスタンプズレは点群の整列誤差に直結するため、簡易テスト飛行で整列チェックを行う。

– センサの校正指標：LiDARはフライト前にヘッドユニットや回転部の異音確認、カメラは露出とサンスポット（逆光でのフレア）を確認。ボアサイト（方位・ピッチ・ロール）の簡易チェックを行い、異常があれば現地で補正あるいは再計画を検討する。

– 視認可能なGCPの最終確認：GCPマーカーが汚損・移動していないか、視認性が保たれているかを確認。SfM運用時は影方向・反射の影響を受けない位置か再点検する。

– 初期データQC（その場で実施可能な簡易検証）：取得画像のブラー有無、LiDARのスキャンライン抜け、航路間ギャップの有無を即時に確認する。問題が確認できれば追加フライトで補完する判断を行う。

許認可・自治体協議時の実務的留意点

自治体や空域管轄者との協議は成果受け入れ基準に影響します。申請段階で準備すべき実務ポイントは以下。

– 提出する飛行概要に「観測目的」「想定センサ（型式）」「期待される出力（DEM/点群/オルソ）」を明記し、自治体が評価しやすい形で説明する。行政側の受領基準（座標系、基準面、精度表記）を事前に確認し、仕様に合わせたGCP配置や検証方法を盛り込む。

– 協議では受け入れ判定に影響するQC指標（CP残差、標高偏差の局所分布、フィルタ方式）を提示し、承認が得られればその指標を納品条件にする。指標に合致しなかった際の再処理・再観測の合意も文書化する。

– 当日想定外事象（天候悪化、近隣からの苦情、計画変更）への対処手順を自治体担当と共有し、関係窓口の連絡先と承認フローを明確化しておく。

失敗防止と維持管理（設計上の判断点と事後保全）

設計段階での判断ミスや保守不備が後で大きな問題になることがあります。特に重要な判断点と維持管理の実務管理は以下です。

– ボアサイト・レバーアームの精度管理：LiDARとGNSS/IMU間の剛体パラメータは定期的に再校正し、校正結果と使用した値をメタデータに残す。ボアサイト未校正は局所的な高さ・計画誤差を生む主因となる。

– データのバージョン管理とチェックサム：原画像／生点群／分類結果それぞれに対してファイル名規約、作成日、処理パラメータを付与し、ハッシュ値で整合性を管理する。将来的な再処理に備え、処理ソフトのバージョンも記録する。

– よくある失敗と対応例：GCPが影で検出されない→マーカー形状を変更し写真での認識性を高める。RTKのFIXが不安定→PPK運用に切替え、静止観測で座標精度のバックアップを得る。SfMで地表が復元されない植生下→LiDAR併用を検討する。

– 維持管理：案件ごとにデータ保全方針（保存期間、アクセス権、復元手順）を定め、発注者と合意したうえで運用する。長期保存ではフォーマットの陳腐化リスクを評価し、定期的なフォーマット検証を行う。

これらの実務的補強により、現場当日から納品後までのリスクを低減し、測量成果の信頼性と再現性を高められます。_（補足の根拠・設計指針等は国土地理院のUAVを用いた公共測量マニュアル（案）に従ってください。）

まとめ

UAV搭載LiDARと写真測量は、目的・被覆・提出仕様に応じて使い分けることが実務上の最短ルートです。重要なのは機材性能の神話に依存せず、設計段階で誤差源を特定し、標定点と検証点で実測に基づく品質評価を行うこと。法令面と運航管理を確実に行い、処理ログと検証レポートを納品に含めることで、成果の再現性と信頼性を担保できます。実務手順を標準化し、案件ごとに国土地理院や国土交通省の最新マニュアルに照らして設計を見直してください。
